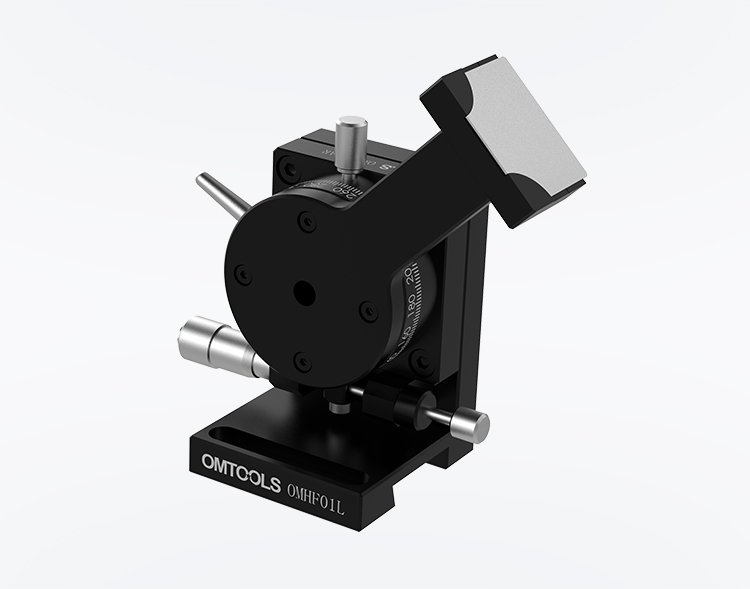

垂直耦合夹具OMHF01L
产品特点:
材质:6061T4 铝合金
产品介绍:
OMTOOLS垂直耦合夹具OMHF01L为左手边使用调节的垂直耦合夹具,与垂直耦合夹具OMHF01R对称使用,夹持光纤角度可调,产品稳定性高,具有与HFA系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF01L | 6061T4 | ?125um | 磁力吸附 | 0.15kg | 黑色阳极氧化 |
垂直耦合夹具OMHF01R
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合夹具OMHF01R为右手边使用调节的垂直耦合夹具,与垂直耦合夹具OMHF01L对称使用,夹持光纤角度可调,产品稳定性高,具有与HFA系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF01R | 6061T4 | ?125um | 磁力吸附 | 0.15kg | 黑色阳极氧化 |
垂直耦合夹具OMHF01X
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合夹具OMHF01X为左手边使用调节的垂直耦合夹具,与垂直耦合夹具OMHF01Y对称使用,夹持光纤角度可调,产品稳定性高,具有与HFS系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF01X | 6061T4 | ?125um | 磁力吸附 | 0.15kg | 黑色阳极氧化 |
垂直耦合夹具OMHF01Y
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合夹具OMHF01Y为右手边使用调节的垂直耦合夹具,与垂直耦合夹具OMHF01X对称使用,夹持光纤角度可调,产品稳定性高,具有与HFS系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF01Y | 6061T4 | ?125um | 磁力吸附 | 0.15kg | 黑色阳极氧化 |

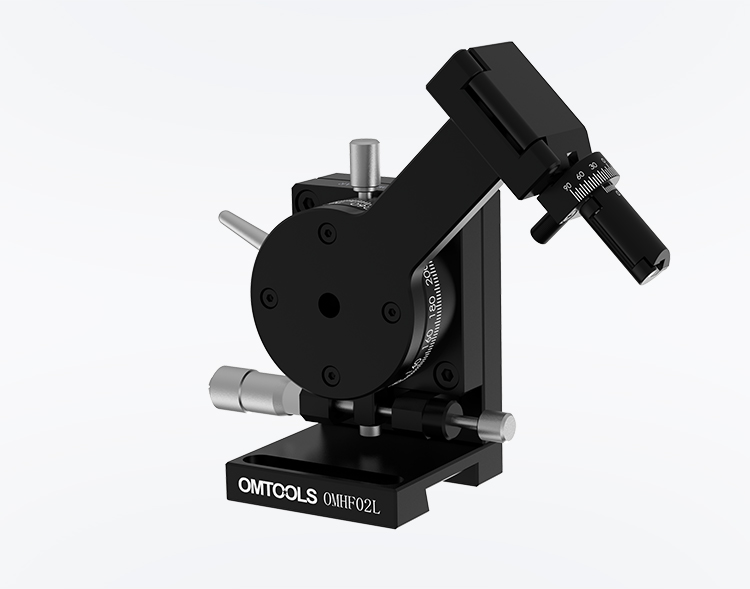

垂直耦合旋转夹具OMHF02L
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合旋转夹具OMHF02L为左手边使用调节的垂直耦合旋转夹具,与垂直耦合旋转夹具OMHF02R对称使用,稳定性高,具有与HFA系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向,或通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF02L | 6061T4 | ?125um | 磁力吸附 | 0.17kg | 黑色阳极氧化 |
垂直耦合旋转夹具OMHF02R
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合旋转夹具OMHF02R为右手边使用调节的垂直耦合旋转夹具,与垂直耦合旋转夹具OMHF02L对称使用,稳定性高,具有与HFA系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向,或通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF02R | 6061T4 | ?125um | 磁力吸附 | 0.17kg | 黑色阳极氧化 |
垂直耦合旋转夹具OMHF02X
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合旋转夹具OMHF02X为左手边使用调节的垂直耦合旋转夹具,与垂直耦合旋转夹具OMHF02Y对称使用,稳定性高,具有与HFS系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向,或通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF02X | 6061T4 | ?125um | 磁力吸附 | 0.17kg | 黑色阳极氧化 |
垂直耦合旋转夹具OMHF02Y
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS垂直耦合旋转夹具OMHF02Y为右手边使用调节的垂直耦合旋转夹具,与垂直耦合旋转夹具OMHF02X对称使用,稳定性高,具有与HFS系列调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向,或通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 主体材质 | 夹持光纤包层直径 | 夹紧方式 | 自重 | 表面处理 |
OMHF02Y | 6061T4 | ?125um | 磁力吸附 | 0.17kg | 黑色阳极氧化 |

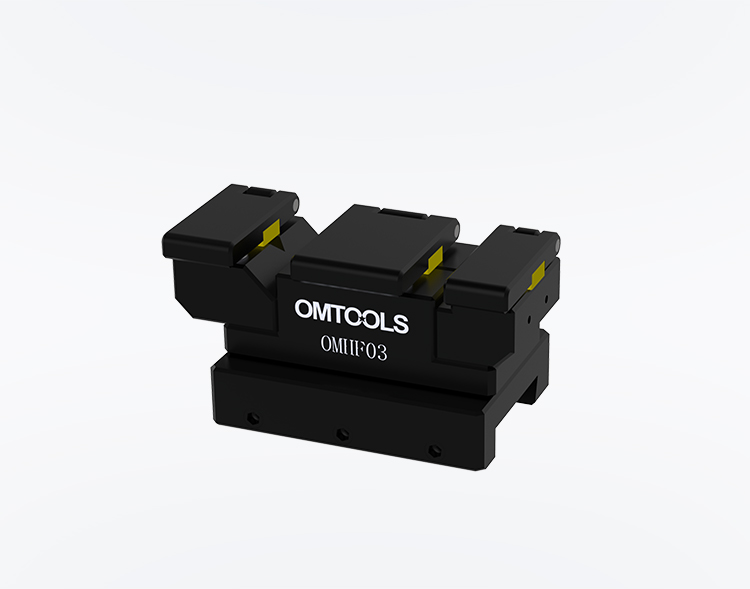

水平耦合夹具OMHF03L
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合夹具OMHF03L为左手边使用调节的水平耦合夹具,与水平耦合夹具OMHF03R对称使用,稳定性高,具有与HFA六维调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF03L | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.09kg |
水平耦合夹具OMHF03R
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合夹具OMHF03R为右手边使用调节的水平耦合夹具,与水平耦合夹具OMHF03L对称使用,稳定性高,具有与HFA六维调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF03R | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.09kg |
水平耦合夹具OMHF03X
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合夹具OMHF03X为左手边使用调节的水平耦合夹具,与水平耦合夹具OMHF03Y对称使用,稳定性高,具有与HFS六维调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF03X | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.09kg |
水平耦合夹具OMHF03Y
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合夹具OMHF03Y为右手边使用调节的水平耦合夹具,与水平耦合夹具OMHF03X对称使用,稳定性高,具有与HFS六维调整台配合使用导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF03Y | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.09kg |
水平耦合旋转夹具OMHF04L
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合旋转夹具OMHF04L为左手边使用调节的水平耦合旋转夹具,与水平耦合旋转夹具OMHF04R对称使用,稳定性高,具有与HFA六维调整台配合使用的导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便,夹持光纤后可以通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF04L | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.10kg |

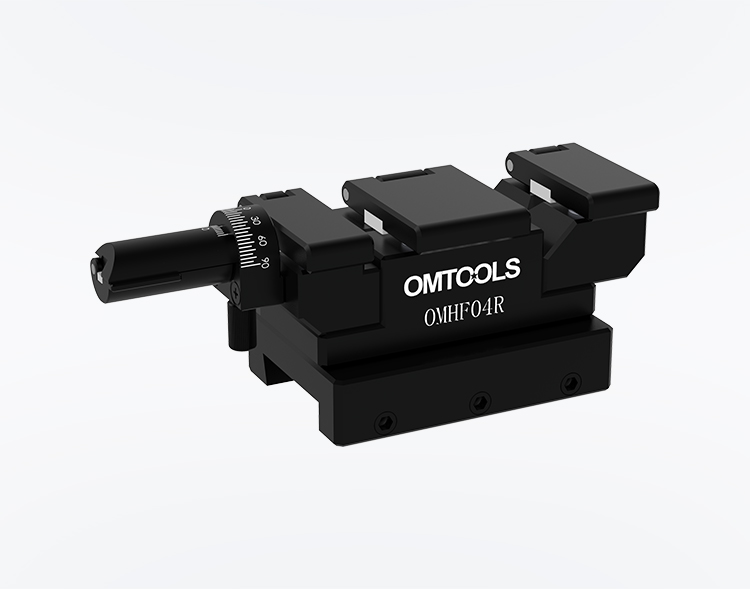

水平耦合旋转夹具OMHF04R
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合旋转夹具OMHF04R为左手边使用调节的水平耦合旋转夹具,与水平耦合旋转夹具OMHF04L对称使用,稳定性高,具有与HFA六维调整台配合使用的导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便,夹持光纤后可以通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF04R | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.10kg |
水平耦合旋转夹具OMHF04X
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合旋转夹具OMHF04X为左手边使用调节的水平耦合旋转夹具,与水平耦合旋转夹具OMHF04Y对称使用,稳定性高,具有与HFS六维调整台配合使用的导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便,夹持光纤后可以通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF04X | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.10kg |
水平耦合旋转夹具OMHF04Y
产品特点:
材质:6061T4 铝合金
产品介绍:OMTOOLS水平耦合旋转夹具OMHF04Y为右手边使用调节的水平耦合旋转夹具,与水平耦合旋转夹具OMHF04X对称使用,稳定性高,具有与HFS六维调整台配合使用的导轨缺口,能方便的安装和拆卸,光纤夹持方式采用磁铁吸紧,夹持盖板为翻盖式,可同时夹持光纤护套、套管、包层三个部位,操作简单方便,夹持光纤后可以通过光纤端处的小型旋转机构使光纤绕自身轴向旋转。
选型表:
型号 | 护套直径 | 套管直径 | 包层直径 | 夹紧方式 | 自重 |
OMHF04Y | ?1.8mm | ?0.9mm | ?125um | 磁力吸附 | 0.10kg |

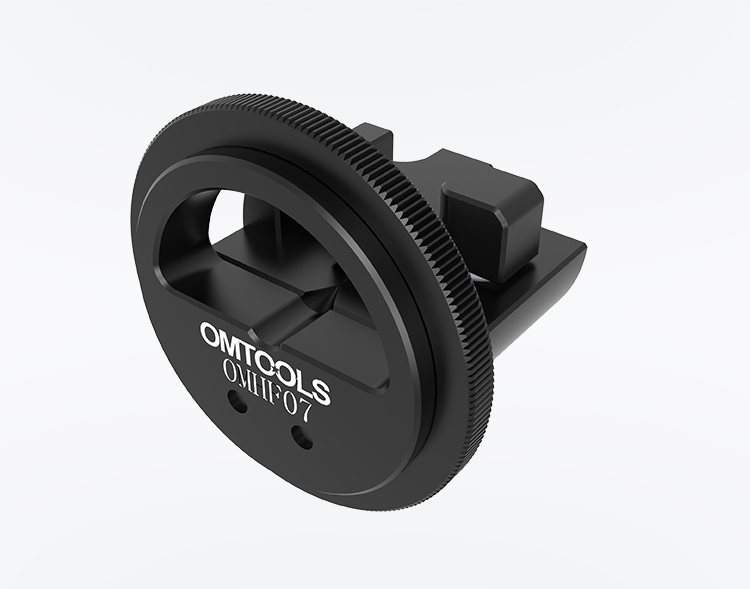

带SM1螺纹光纤压块OMHF07
产品特点:
精密V形槽,设计用于夹持?150μm到?341μm的光纤
带SM1外螺纹,可与SM1螺纹产品一起使用
包含GYKH25B锁定环,可在透镜套筒中锁定安装座
材质:6061T6铝合金
产品介绍:
OMTOOLS带SM1螺纹光纤压块OMHF07由两部分组成,可独立于透镜套筒改变光纤的向心性。V形槽和橡胶垫设计提供了出色的夹持力,且不会损坏光纤。此光纤压块具有SM1外螺纹和锁定环,兼容我们的SM1螺纹产品,包括带螺纹的调整架和?1英寸透镜套筒。另外,此安装座可以固定裸纤端,使光纤的输出光入射到功率探头中。压块的外部轮廓与?1英寸透镜套筒的通光孔径相匹配,而且可安装第二个透镜套筒,用于不透光应用。
选型表:
型号 | 材质 | 外螺纹规格 | 最小夹持直径 | 最大夹持直径 |
OMHF07 | 6061T6铝合金 | SM1(?1.035-40) | 150μm | ?341μm |

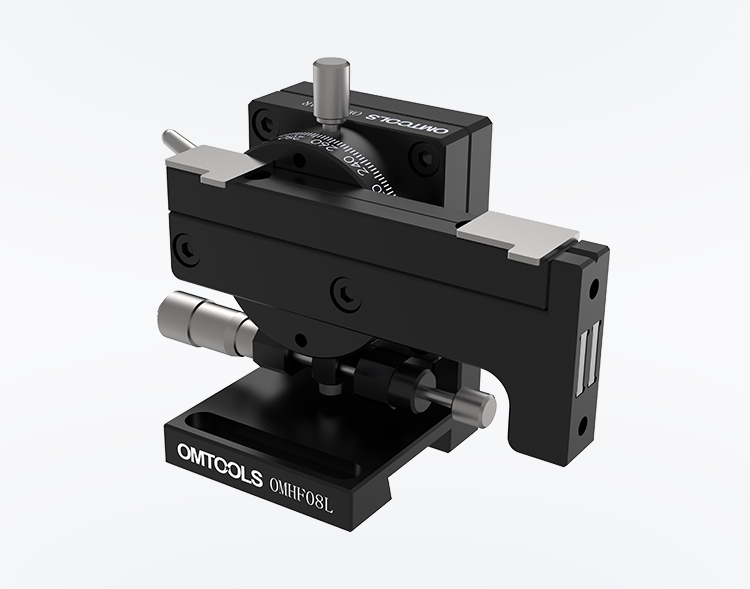

垂直磁吸式快拆夹具座OMHF08系列
产品特点:
1、垂直磁吸式快拆夹具座OMHF08L、OMHF08R左右手对称使用,可配合带直轨的手动多维调整台 HFA系列
2、垂直磁吸式快拆夹具座OMHF08X、OMHF08Y左右手对称使用,可配合带燕尾轨的手动多维调整台 HFS系列
3、夹具座能固定光纤包层直径?250um,通过搭配各类垂直磁吸式快拆夹具头OMHF09G或OMHF10G,对应的夹持光纤直径分别?125um、?250um,也可定制加工。
4、光纤包层采用磁吸压片式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向。
选型表:
型号 | OMHF08L | OMHF08R | OMHF08X | OMHF08Y |
主体材质 | 6061T6 | |||
夹持光纤包层直径 | ?250um | |||
固定底座适合导轨类型 | 燕尾 | 直轨 | ||
夹持?125um夹具头规格(另购) | OMHF09G | |||
夹持?250um夹具头规格(另购) | OMHF10G |

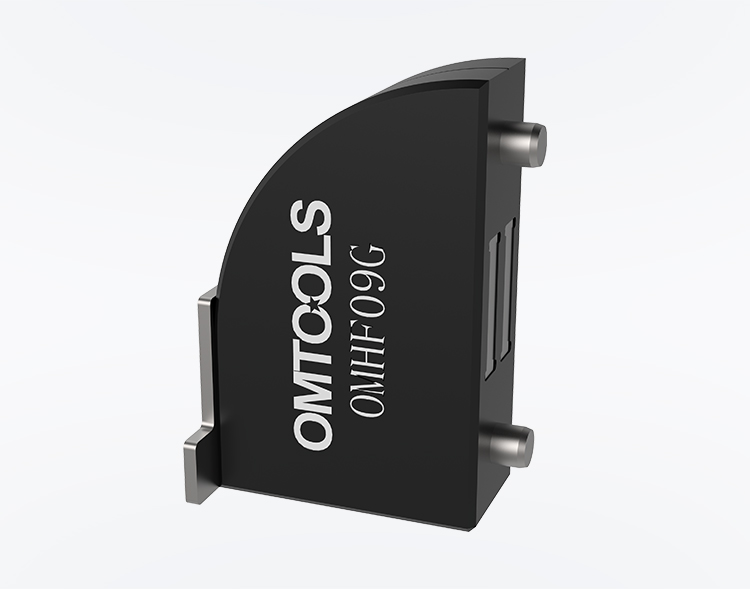

垂直磁吸式快拆夹具头OMHF-G系列
产品特点:
1、 光纤夹持为磁吸压片式,操作简单方便
2、 带两个定位销钉以及强力磁铁,方便安装和拆卸
3、 垂直磁吸式快拆夹具头OMHF09G可夹持直径?125um光纤,垂直磁吸式快拆夹具头OMHF10G可夹持直径?250um光纤
4、 夹具头OMHF09G适配垂直磁吸式快拆夹具座OMHF08系列以及OMHF14系列
5、 夹具头OMHF10G适配垂直磁吸式快拆夹具座OMHF08系列
选型表:
型号 | OMHF09G | OMHF10G |
主体材质 | 6061T6 | |
夹持光纤直径 | ?125um | ?250um |
适合?125um光纤包层夹具座规格(另购) | OMHF14L、OMHF14R、OMHF14X、OMHF14Y | \ |
适合?250um光纤包层夹具座规格(另购) | OMHF08L、OMHF08R、OMHF08X、OMHF08Y |

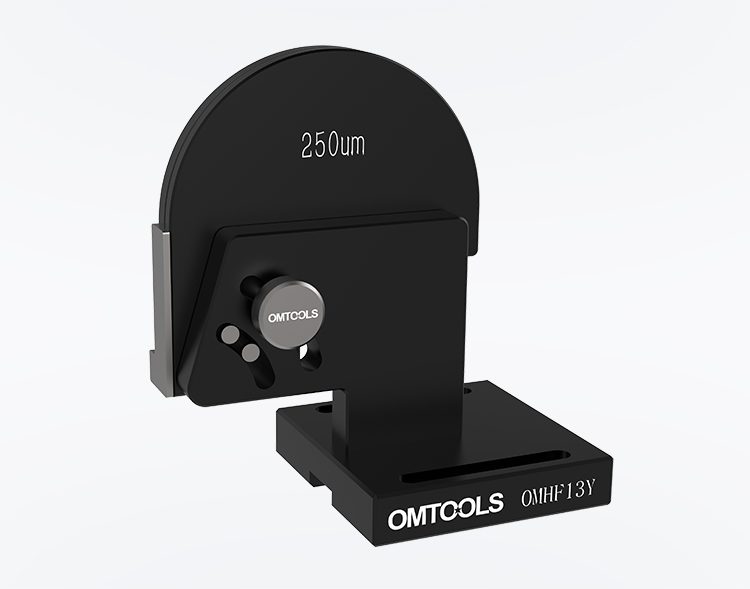

斜入光纤夹具OMHF13系列
产品特点:
1、斜入光纤夹具OMHF13X、OMHF13Y左右手对称使用,可配合带燕尾轨的手动多维调整台 HFS系列
2、夹具座能夹持光纤直径?250um,光纤包层采用胶粘式,也可定制加工。
3、光纤采用磁吸压片式,操作简单方便,夹持光纤后可以通过松开把手调整光纤出口方向。
选型表:
型号 | OMHF13X | OMHF13Y |
主体材质 | 6061T6 | |
夹持光纤包层直径 | ?250um | |
固定底座适合导轨类型 | 直轨 |

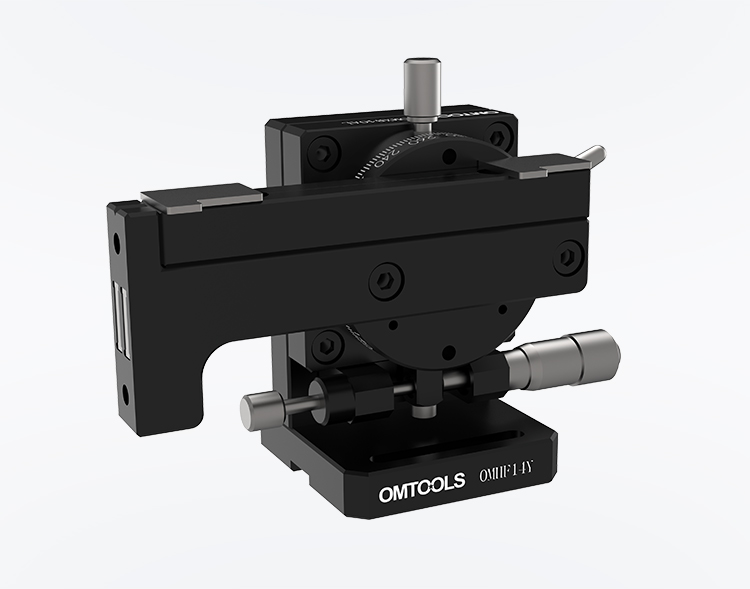

垂直磁吸式快拆夹具座OMHF14系列
产品特点:
1、垂直磁吸式快拆夹具座OMHF14L、OMHF14R左右手对称使用,可配合带直轨的手动多维调整台 HFA系列
2、垂直磁吸式快拆夹具座OMHF14X、OMHF14Y左右手对称使用,可配合带燕尾轨的手动多维调整台 HFS系列
3、夹具座能固定光纤包层直径?125um,通过搭配垂直磁吸式快拆夹具头OMHF09G,可夹持直径?125um光纤,也可定制加工。
4、光纤包层采用磁吸压片式,操作简单方便,夹持光纤后可以通过调节旋转台调整光纤出口方向。
选型表:
型号 | OMHF14L | OMHF14R | OMHF14X | OMHF14Y |
主体材质 | 6061T6 | |||
夹持光纤包层直径 | ?125um | |||
固定底座适合导轨类型 | 燕尾 | 直轨 | ||
夹持?125um夹具头规格(另购) | OMHF09G |

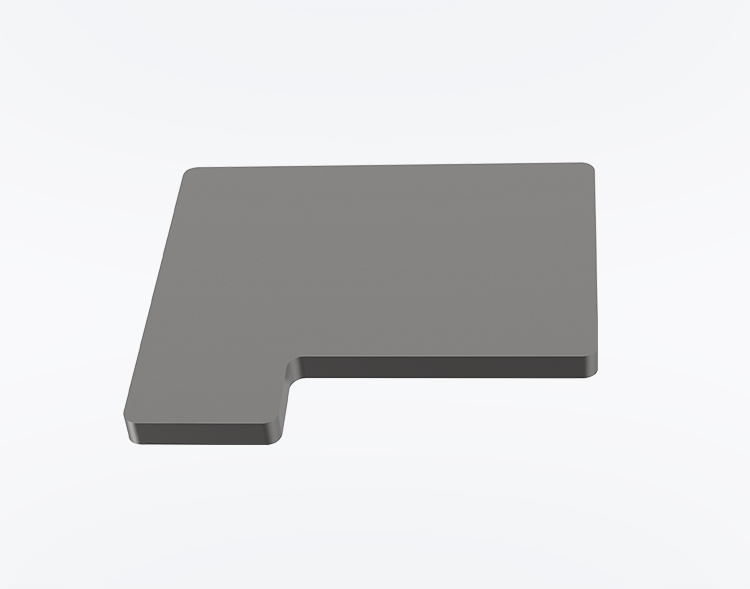

磁吸式光纤压片OMHF-P系列
产品特点:
1、磁吸式光纤压片采用带磁430,表面精磨
2、 光纤压片OMHF15P适配垂直磁吸式快拆夹具座OMHF08系列、OMHF14系列以及垂直磁吸式快拆夹具头OMHF-G系列
3、 光纤压片OMHF16P适配斜入光纤夹具OMHF13系列
选型表:
型号 | OMHF15P | OMHF16P |
主体材质 | 430 | |
适用夹具 | OMHF08L、OMHF08R、OMHF08X、OMHF08Y、OMHF14L、OMHF14R、OMHF14X、OMHF14Y、OMHF09G、OMHF10G | OMHF13X、OMHF13Y |
